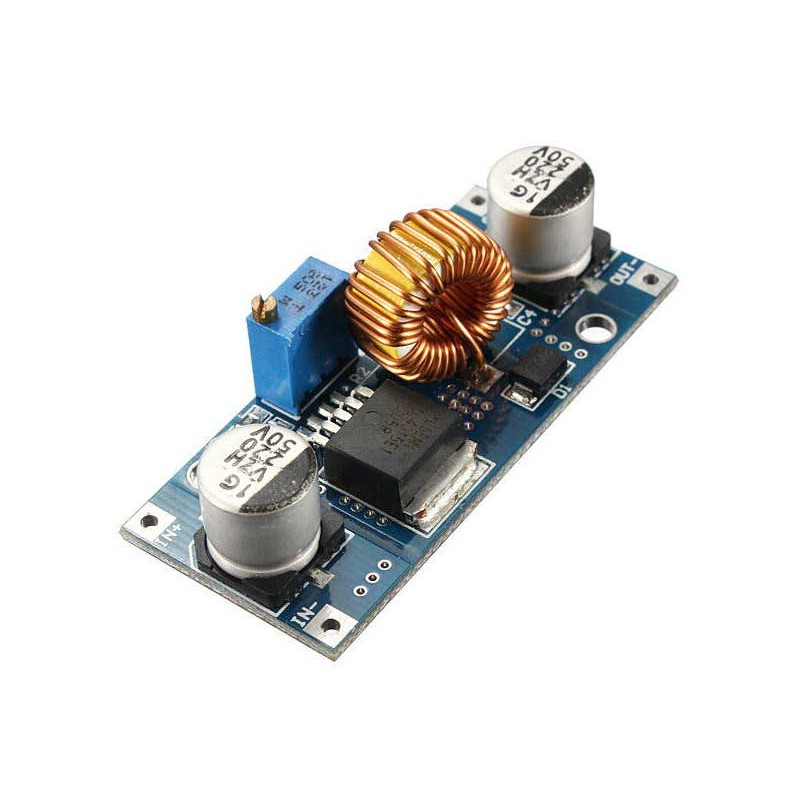

DC-DC 5A XL4015E Abwärtsmodul

Spezifikationen

1.Eingangsspannungsbereich:4-38VDC
2.Ausgangsspannungsbereich:1,25–36 VDC anpassbar
3.Ausgabestrom: 0-5A
4.Ausgangsleistung: 75W
5.Hohe Effizienz bis zu 96 %
6.Eingebaute thermische Abschaltfunktion
7.Integrierte aktuelle Grenzfunktion
8.Integrierte Ausgabe kurze Schutzfunktion
9.Eingangsverpolungsschutz: Keiner (bei Bedarf Hochstromdiode in Reihe mit dem Eingang).
10.L x B x H =61,7*26,2*15mm
11.Gewicht: 20g

Anwendung
1.Verwendung als Abwärtsmodule mit Überstromschutz Fähigkeiten
Verwendung:
(1) Stellen Sie das „Spannungspotentiometer“ so ein, dass die Ausgangsspannung den gewünschten Wert erreicht.
(2) Verwenden Sie ein Multimeter, um den Ausgangskurzschlussstrom mit 10A-Ständern zu messen und gleichzeitig den „Strom“ zu regulieren Potentiometer“ so einstellen, dass der Ausgangsstrom einen vorgegebenen Überstromschutzwert erreicht. (Zum Beispiel zeigt das Messgerät den Stromwert von 4A an, dann können Sie das Modul bis zu einem maximalen Strom von 4A verwenden)
(3) Mit der Last verbunden.

2.Verwendung als Batterieladegerät
Verwendung:
(1). Stellen Sie sicher, dass Sie die Erhaltungsspannung und den Ladestrom der Batterie aufladen müssen; (Wenn die Lithium-Parameter 3,7 V/2200 mAh betragen, beträgt die Erhaltungsspannung 4,2 V, der maximale Ladestrom 1 C, also 2200 mA)
(2). Stellen Sie im Leerlauf das „Spannungspotentiometer“ so ein, dass die Ausgangsspannung die Erhaltungsspannung erreicht; (Bei einer wiederaufladbaren 3,7-V-Lithiumbatterie kann die Ausgangsspannung auf 4,2 V eingestellt werden). Verwenden Sie ein Multimeter, um den Ausgangskurzschlussstrom bei 10A-Ständern zu messen und gleichzeitig das „Strompotentiometer“ so zu regulieren, dass der Ausgangsstrom einen vorgegebenen Ladestromwert erreicht.
(4). Der werkseitige Standardwert für den Ladestrom der Blinkerlampe beträgt das 0,1-fache des Ladestroms. (Während des Ladevorgangs wird der Strom der Batterie allmählich reduziert. Wenn die Ladestromeinstellung 1 A beträgt. Wenn der Ladestrom weniger als 0,1 A beträgt, sind die blauen Lichter ausgeschaltet und das grüne Licht an, was bedeutet, dass der Akku vollständig aufgeladen ist.)
(5).an die Batterieladung angeschlossen.
(1,2,3,4 Schritte als: Ausgabe ist entladen, Batterie nicht anschließen)

3.Verwendung als LED-Konstantstrom-Treibermodul
Verwendung:
(1). Stellen Sie das „Spannungspotentiometer“ so ein, dass die Ausgangsspannung den gewünschten Wert erreicht.
(2). Messen Sie mit einem Multimeter den Ausgangskurzschlussstrom bei 10A Ständen und regulieren Sie dabei das „Strompotentiometer“ so, dass der Ausgangsstrom einen vorgegebenen LED-Betriebsstrom erreicht.
(3). LED anschließen, funktioniert.
(1,2 Schritte als: Ausgabe wird entladen, keine Verbindung herstellen LED)
