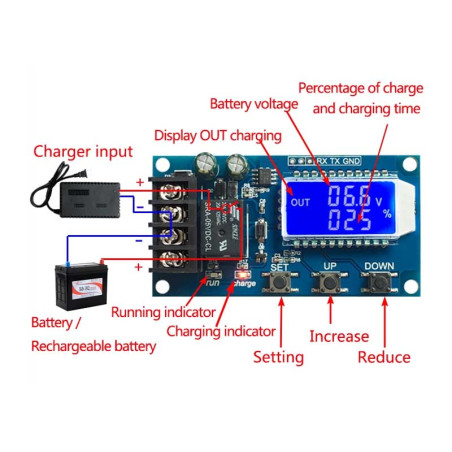

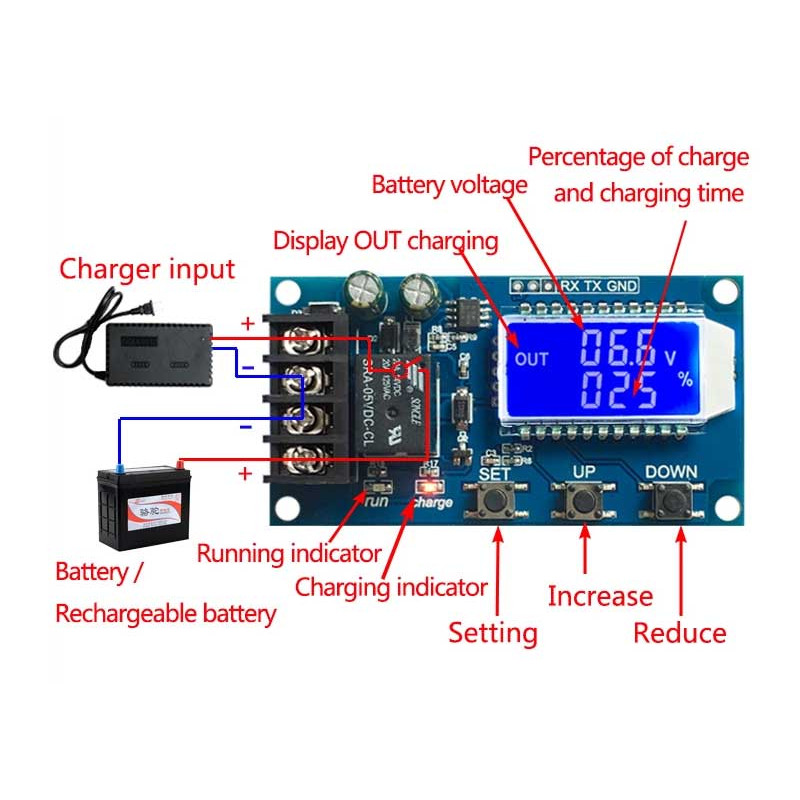

Sterownik ładowania akumulatorów Lit/kwas 6-60V 30A

Opis funkcji

1. Automatyczna funkcja kontroli ładunku:

Ustawiając volt-hi: „Up” volt-li: „dn”; Gdy napięcie akumulatora znajduje się poniżej wolt-li: „DN”, powiązane przewody, ładowarka zaczyna ładować akumulator; Gdy napięcie akumulatora jest do Volt-HI: „UP”, przekaźnik jest DiConnened, a automat jest kompletny. Raz;

2. Funkcja kontroli czasu ładowania:

Jak włączyć funkcję kontroli czasu?

Po wprowadzeniu zestawu parametrów ustaw parametr OP jest niezerowy, a następnie włącz kontrolę czasu, Parametr operowy OP wynosi:-:-h, domyślnie nie włącza sterowania czasem;

Po funkcji kontroli czasu otwarcia (OP jest niezerowy), gdy napięcie akumulatora jest niskie, ładowarka zaczęła ładować akumulator, system zaczął się zegarać; Podczas rozrządu napięcie akumulatora ≥ wolt-ha'up ', odłącz raport; Jeśli czas OP jest upływ, napięcie akumulatora jest nadal niskie li'dn ', powiązane utrzymanie, automatycznie zamyka funkcję sterowania czasem ładowania i miga H: ER, aby przypomnieć użytkownikowi, ustawienie parametru czasu jest nieuzasadnione; Naciśnij dowolny klawisz, aby przestać migać;

Uwagi: Format czasu: 00:59 (00 przez wiele godzin, 59 przez kilka minut) Maksymy wynosi 99:59, czyli 100 godzin.

XY-L30A litowo-kwasowy akumulator ładunek ładowania ładowania moduł ładowania 6-60V 30A Timer Ochrona płyty ochrony

3. Funkcja przesyłania danych szeregowych i ustawienie parametrów:

System obsługuje UART DATA i ustawienie parametrów

uart: 115200,8,1

Format wiadomości przesyłania daty:

Napięcie akumulatora + procent akumulatora + czas ładowania + status ładowania 12,0 V, 020%, 00: 10, op

XY-L30A litowo-kwasowy akumulator ładunek ładowania ładowania moduł ładowania 6-60V 30A Timer Ochrona płyty ochrony

4. Ustawienie parametrów

a) Naciśnij i przytrzymaj klawisz SET, aby przejść do interfejsu ustawienia;

b) przełącz parametry, które chcesz ustawić za pomocą set Short naciśnij;

c) po wyborze parametrów można ustawić przy klawiszu w górę/w dół, aby obsługiwać krótką prasę, długa prasa (Fast Decreed); Ustawić parametry oter, powtórz krok b, c);

d) Po ustawieniu wszystkich parametrów długi naciśnij klawisz Set, aby wyjść i zapisać;

5 Kluczowe Opis funkcji:

W interfejsie Uruchom (interfejs główny):

Krótkie naciśnij przycisk Ustaw, aby wyświetlić bieżący zestaw parametrów; Krótkie naciśnij przycisk, przełącz procent ładowania wyświetlacza i czas ładowania;

Krótkie naciśnij przycisk, wybierz Włącz/wyłącz, jeśli przekaźnik można zamknąć, pokaże „wyłączone” jako przypomnienie;

Naciśnij przycisk, przełącz stan niskiego zasilania

ON: Brak operacji w 10 minut Wyłącz podświetlenie

off: podświetlenie jest zawsze jasne

Długie naciśnij przycisk, wprowadź ustawienia parametrów.

Obliczanie procentu napięcia:

Procent napięcia = napięcie akumulatora/(volt-hi-volt-li)

6. Funkcje dodane

A) Funkcja nagrywania czasu ładowania: Nie otwierają kontroli czasu ładowania, produkt zapisuje pełny etat, gdy interfejs wyświetlania czasu wyjścia, migający czas ładowania wyświetlania, a następnie interfejs czasu wyjścia lub następnej tony (przewodnictwo przekaźnikowe), gdy jest pusty;

b) automatyczne wykrywanie parametrów: Gdy parametry mają ustawione, wyjdź, jeśli wolt-li dn≥ VI-HI system flashuje „err” jako przypomnienie;

C) Wykrywanie dostępu do akumulatora: Ten produkt przymocowany do akumulatora, jeśli nie jest podłączony do akumulatora, system zostanie pokazany w łączu w dół „NBE” jako przypomnienie
