Oscyloskop cyfrowy 100Mhz 2 kanały FNIRSI-1014D

Wprowadzenie:

FNIRSI-1014D to oscyloskop i generator sygnału dwa w jednym wprowadzony na rynek przez firmę FNIRSI. Posiada wszechstronne funkcje i wysoką praktyczność. Jest to ekonomiczny dwukanałowy oscyloskop stacjonarny przeznaczony dla branży utrzymania ruchu oraz branży badawczo-rozwojowej. Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym 1GSa/s i szerokość pasma analogowego 100 MHz*2; pełna funkcja wyzwalania (jednorazowa / normalna / automatyczna), swobodnie wykorzystywana zarówno dla okresowego sygnału analogowego, jak i nieokresowego sygnału cyfrowego; wbudowany generator sygnału funkcji DDS i oryginalne w branży wyjście przerywania (@ 2,5 Vpp), cały krok częstotliwości sygnału wynosi 1 Hz, obsługuje 14 rodzajów standardowego sygnału funkcyjnego i konfigurowalny sygnał przerywania, przerywanie Urządzenie wyjściowe przechwytuje część lub całość złożonych sygnałów mierzonych przez oscyloskop jako sygnał wyjściowy generatora sygnału, który może przechowywać do 1000 niestandardowych sygnałów odcięcia; Wbudowany moduł ochrony przed wysokim napięciem może tolerować napięcie ciągłe do 400 V, nie martwiąc się o wypadek spalenia oscyloskopu, spowodowany niewłączeniem biegu sondy na bieg 10x. Tryb przewijania dużej podstawy czasu, który może monitorować powolne zmiany poziomu; wyposażony w wydajną, jednoprzyciskową automatykę, która wyświetla zmierzony przebieg bez żmudnej regulacji; wyświetlacz LCD o wysokiej rozdzielczości o przekątnej 7 cali i rozdzielczości 800 * 480; funkcja pomiaru kursora, przy ręcznym odczycie parametrów amplitudy i częstotliwości, nie ma potrzeby odczytywania jednostki skali tła i ilości, i nie trzeba konwertować, aby bezpośrednio uzyskać szczyt na szczyt i częstotliwość. Niezwykle wygodna funkcja przechwytywania ekranu i przechowywania przebiegów, wbudowana pamięć 1 GB, może przechowywać do 1000 obrazów przechwyconych ekranów + 1000 grup danych przebiegów, proces przechowywania jest prosty i szybki, zapisz bieżący przebieg jednym kliknięciem, bez uciążliwych podpowiedzi i opcji zapisania bieżących danych, bardzo wygodne; potężny menedżer obrazów przebiegów, obsługa przeglądania miniatur, przeglądania, przeglądania szczegółów Funkcje przewracania stron, usuwania i powiększania, zmniejszania i przenoszenia przebiegów są wygodne do analizy wtórnej. Kadłub jest wyposażony w interfejs USB, który można podłączyć do komputera w celu udostępniania własnych zrzutów ekranu i komputera, co jest wygodne do analizy wtórnej; Funkcja wyświetlania graficznego Li Shayu może być używana do porównywania i oceny amplitudy, częstotliwości i fazy dwóch grup sygnałów; Funkcja przeglądania FFT może oszacować składową harmoniczną sygnałów; Funkcja wyświetlania graficznego Li Shayu może być używana do porównywania i oceny amplitudy, częstotliwości i fazy dwóch grup sygnałów;

Funkcje:

Wbudowany generator sygnału DDS, obsługa 12 rodzajów funkcji sygnał.

Funkcja przechwytywania sygnału wyjściowego, która może zapisać do Przechwytuje 1000 sygnałów.

Ukierunkowany wysoce inteligentny algorytm dekodowania, żywotność kodera jest nieskończona i inteligentna funkcja zapobiegająca poparzeniu, 1X Wytrzymuje napięcie wytrzymywane do 400 V.

Z analogową szerokością pasma 100 MHz * 2 i @ Częstotliwość próbkowania 1GSa/s (1X = 5 MHz, 10X = 100 MHz).

W pełni pasuje 7 cali 800 * Kolorowy wyświetlacz TFT LCD o rozdzielczości 480, z jasnymi kolorami i wysokim kontrastem.

Wysoki zakres napięcia pomiarowego: 1X może mierzyć 0~40 V, 10X może mierzyć 0 ~ 400 V.

Do 12 parametrów pomiar: VPP, VP, Vmax, Vmin, Vavg, Vrms, częste, cło+, cło-, czas+, czas-, okres.

Funkcja pomiaru kursora: wygodny jest ręczny pomiar okresu i częstotliwość i napięcie.

Pełna funkcja wyzwalania (pojedyncza, normalna, automatyczna) i w dowolnym momencie wyświetlanie przebiegu (funkcja pauzy) zostaje zatrzymane.

Wyposażony w wysokowydajny przycisk AUTO i funkcja przechowywania przebiegów i zrzutów ekranu za pomocą jednego przycisku.

Wbudowana pamięć 1 GB, może pomieścić do 1000 zrzutów ekranu + 1000 zestawów dat przebiegu.

Zaawansowany menedżer obrazów przebiegów obsługuje przeglądanie miniatur, przeglądanie i szczegółowe przeglądanie, przewracanie stron, usuwanie i powiększanie, pomniejszanie, przesuwanie itp.
Wyposażony w interfejs USB, który można podłączyć do komputera w celu udostępnienia zrzutów ekranu komputerowi, co jest wygodne do wtórnej analizy.
Funkcja graficznego wyświetlania figur Lissajous może być używana do określenia amplitudy, częstotliwości i kontrastu fazowego dwóch grup sygnałów.
Funkcja wyświetlania FFT, może analizować charakterystykę widmową sygnału, technologię kompresji pamięci, ekran odświeżania przebiegów nie migocze.
Dzięki funkcji regulacji jasności ekranu i funkcji regulacji jasności tła siatki, jest również łatwy do przenoszenia.

Dane techniczne:

Materiał: ABS

Szerokość pasma analogowego: 100 MHz * 2

Liczba kanałów: 2 kanały

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1GSa/s

Czułość pionowa: 50 mV/dz ~ 500 V/dz

Zakres poziomej podstawy czasu: 50S/div ~ 10nS/dz

Maksymalne napięcie testowe: 40 V (sonda 1X), 400 V (sonda 10X)

Głębokość przechowywania: 240 KB

Rezystancja wejściowa: 1MΩ

Dokładność ADC: 8 bitów

Tryb łączenia: AC/DC

Tryb wyzwalania: Pojedynczy, Normalny, Automatycznie

Krawędź wyzwalacza: zbocze narastające/opadające krawędź

Napięcie zewnętrznego wyzwalacza 0~40 V

Porty rozszerzeń: eksport obrazu USB

Rozmiar pakietu: 340 * 140 * 70 mm / 13,4 * 5,5 * 2,8 cala

Waga opakowania: 1500g / 3,3 funta

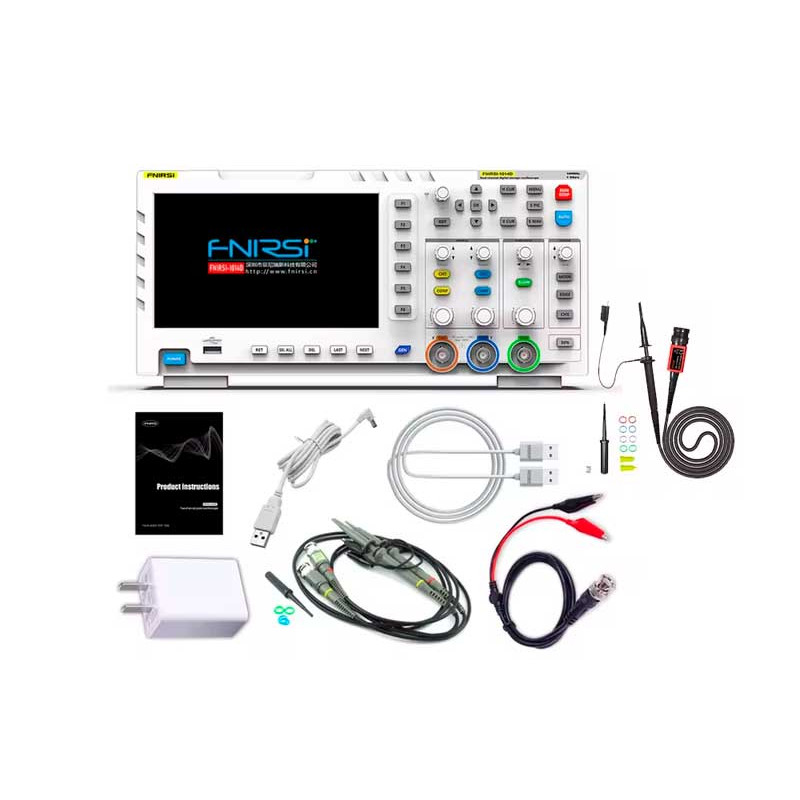

Lista pakowania:

1 * Oscyloskop FNIRSI-1014D Gospodarz

2 * Pasująca sonda 100 MHz (1X i 10X）

1 *Klip

Zasilacz 1 * 5V2A

1 * linia danych USB

1 * instrukcja obsługi w języku angielskim
