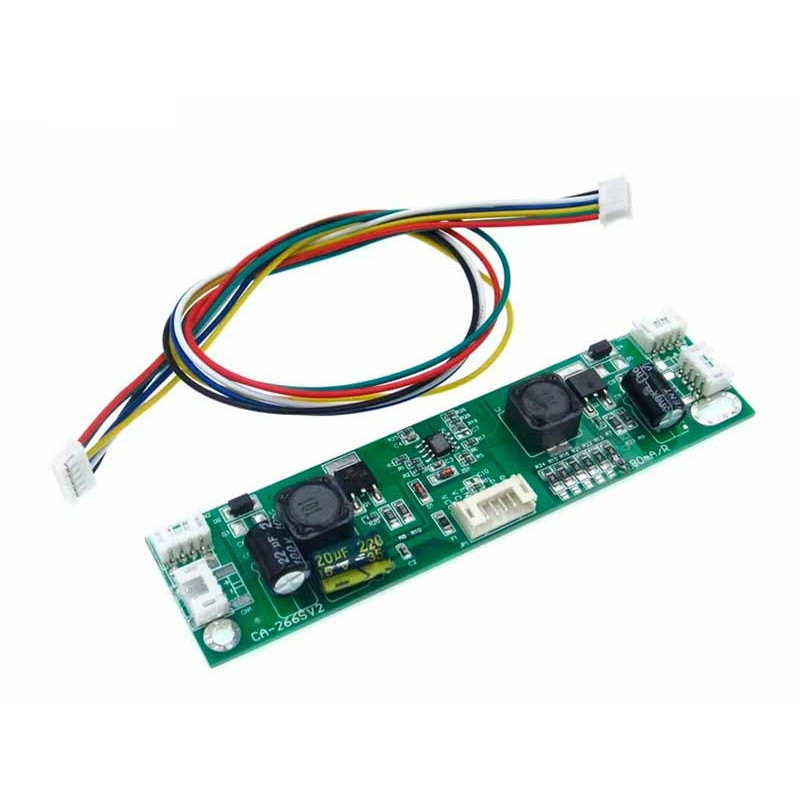

LED-Treiber-Modul TV-Hintergrundbeleuchtung 35-65 Zoll

Parameter:

1. Stromversorgungsbedingung Eingabe: Unterstützen Sie 10-28V DC-Eingang

2. Ausgangsspannung: Automatische Anpassung unter 88 V (Mindestgrenze für die Eingangsspannung, keine Depressurisierung)

3. Ausgangsstrom: Die Standard 80 mA. Erhöht den Strom durch Abkürzung des R22 R21 R18 R15 R24 -Widerstands. Jeder Widerstand 80 mA. Höchste 480 mA.

4. Geeignet für Lichtstange: Großgröße 32 Zoll -65 Zoll (Maximspannung 88 V)

5. Eingangsgrenzfläche Definition: 1: Stromversorgung 2: Stromversorgung 3: ENA -Schaltersteuerung 4: Helligkeitsanpassungssignal (Spannungsdimmen) 5: Erdungsdraht

6. Ausgabendrinne Definition: Es handelt sich um eine parallele Schnittstelle von vier (++-). Definitionen haben trotzdem gleich.

Funktion:

1. mit Schutz.

2. Ausgangsspannung: Unter 88 V Automatisch.

3. Es ist zweckmäßig, den Strom zu ändern. Es gibt 6 von 1206 Widerständen auf dem Motherboard. Ein Widerstand repräsentiert 80 mA und der höchste 6 -Widerstand, der vollständig mit 480 mA verbunden ist.

4. Der Ausweis ist nur angeschlossen 1 R13 -Widerstände, der Ausgangsstrom beträgt 80 mA. Es verbrennt den Lampenstreifen nicht. Wenn es zu dunkel, blinzelt oder blinkt ist, versuchen Sie bitte, den Strom zu erhöhen.

5. Keine Last verbrennt die Platine nicht (im Haus ohne Damm oder Lampenstange, die Ausgangsspannung wird zur Eingangsspannung oder die Lastspannung hoch als 88 V, die auch auf den Eingangsspannungswert reduziert).

6. Es gibt 4 Ausgangsschnittstellen, die gemeinsame Definition für ++-. Beim Anschließen der linken positiven und rechten negativen Leuchten des 2Pin können die 2 und 3 Nadeln direkt in die Mitte eingeführt werden, und die 1 und die 4 Nadeln haben leer.
