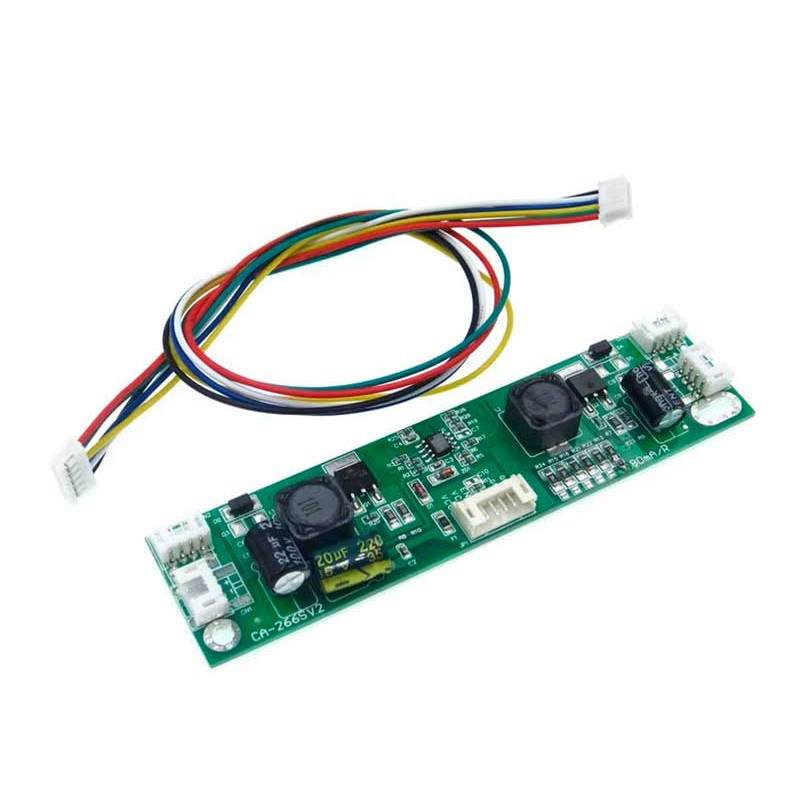

Moduł sterownika podświetlenia LED TV 35-65 cali

Parametry:

1. Wprowadzenie warunków zasilania: Obsługa 10-28V DC Wejście

2. Napięcie wyjściowe: Automatyczna adaptacja poniżej 88 V (minimalny limit napięcia wejściowego, bez depresji)

3. Prąd wyjściowy: domyślnie 80MA. Zwiększa prąd poprzez zwarcie R22 R21 R18 R15 R24. Każdy rezystor 80 mA. Najwyższe 480 mA.

4. Odpowiednie dla paska światła: duży rozmiar 32 cali -65 cali (napięcie maksymalne 88 V)

5. Interfejs wejściowy Definicja: 1: zasilacz 2: zasilacz 3: ENA Sterowanie przełącznika 4: Sygnał regulacji jasności (przyciemnienie napięcia) 5: Drut uziemienia

6. Definicja interfejsu wyjściowego: Jest to interfejs równoległy cztery (++-). Definicje mają to samo.

funkcja:

1. Z ochroną.

2. Napięcie wyjściowe: poniżej 88V automatyczne.

3. Wygodne jest zmiana prądu. Na płycie głównej znajduje się 6 z 1206 rezystorów. Jeden rezystor reprezentuje 80 mA, a najwyższa 6 rezystancji w pełni połączona z 480 mA.

4. Debul jest podłączony tylko 1 R13 rezystory, prąd wyjściowy wynosi 80 mA. Nie spali paska lampy. Jeśli jest zbyt ciemno, miga lub migająca, spróbuj zwiększyć prąd.

5. Żadne obciążenie nie spaliby płyty (w domu bez zapory lub paska lampy, napięcie wyjściowe do napięcia wejściowego lub napięcie obciążenia jest wysokie niż 88 V, które również zmniejszy się do wartości napięcia wejściowego).

6. Istnieje 4 interfejs wyjściowy, wspólna definicja ++-. Podczas podłączania lewej pozytywnej i prawej negatywnej światła 2pin igły 2 i 3 można wstawić bezpośrednio do środka, a 1 i 4 igły są puste.
