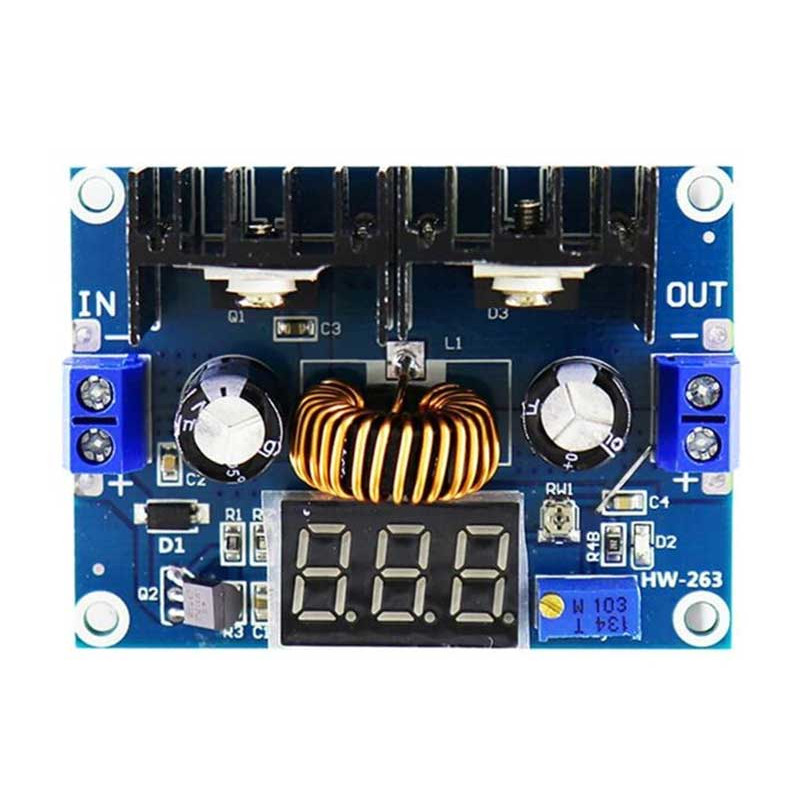

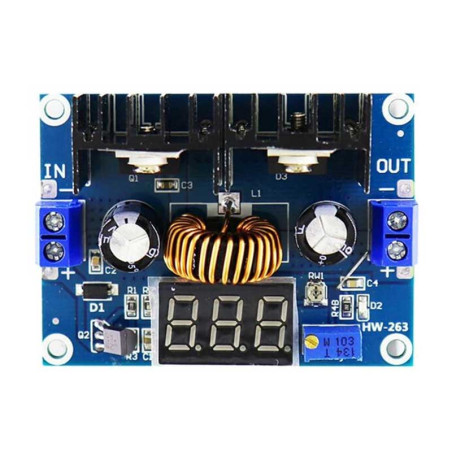

Spannungsreglermodul DC 4-40V 8A

Funktionen

Einstellmethode: Korrigieren Sie zuerst die Eingangsleistung (zwischen 4 und 40 V), dann überwachen Sie die Ausgangsspannung mit dem Multimeter und stellen Sie das Potentiometer ein (normalerweise im Uhrzeigersinn, Boost-Drehung, gegen den Uhrzeigersinn).

Eingang: IN+ positiver Eingang IN- negativer Eingang

Ausgabe: OUT+ positiver Ausgang OUT- negativer Ausgang

Der statische Stromverbrauch beträgt nur etwa 6 mA.

Anschluss: Löten, außerdem kann der Pin direkt nach der Platine gelötet werden.

Kurzschlussschutz: Strombegrenzung, thermischer Schutz, Selbstwiederherstellung

Nicht isolierter Buck-Schaltregler (BUCK)

Kurzschlussschutz: Strombegrenzung, Selbsterholung

Die Einstellrichtung des Potentiometers ist im Uhrzeigersinn (erhöhen) und gegen den Uhrzeigersinn (verringern)

Asynchrone Gleichrichtung

Spezifikationen

Eingangsspannung (V): 4 bis 40 VDC

Ausgangsspannung (V): 1,25 bis 36 VDC

Maximaler Strom (A): 8

Maximale Leistung (W): 200

Effizienz: 94 %

Schaltfrequenz (KHz): 180

Länge (mm): 63

Breite (mm): 46

Höhe (mm): 25

Gewicht (gm): 45
