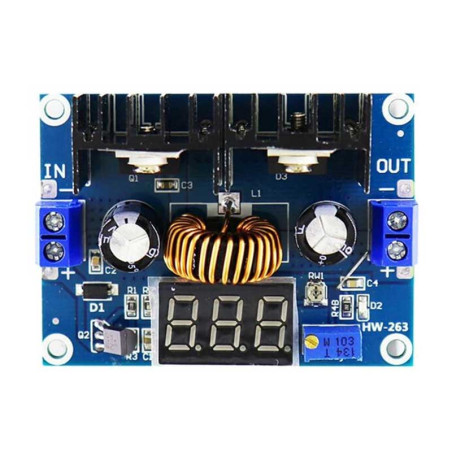

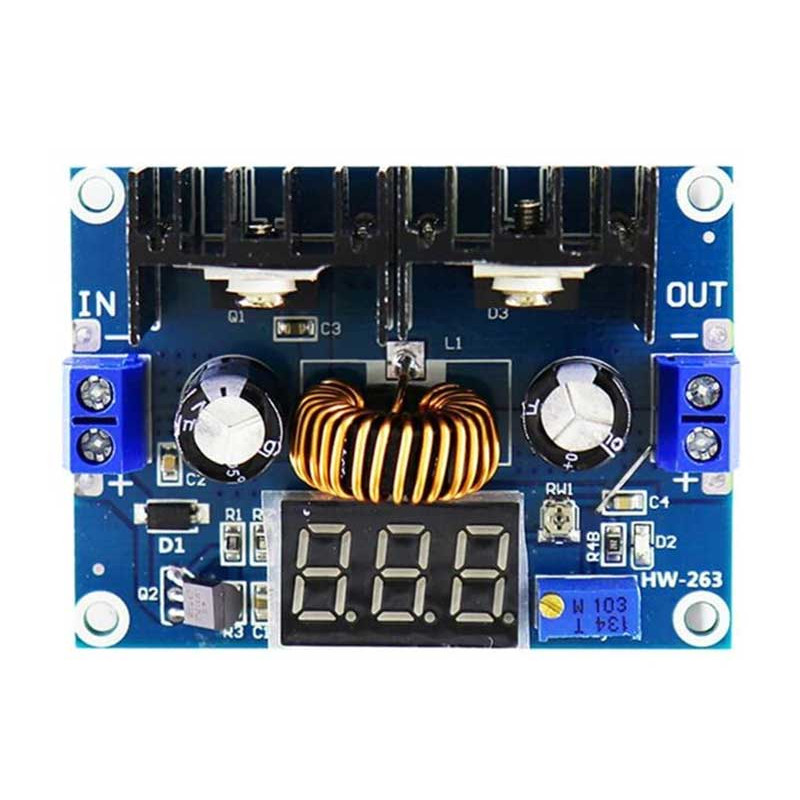

Moduł regulatora napięcia DC 4-40V 8A

Funkcje

Metoda regulacji: najpierw skoryguj moc wejściową (od 4 do 40 V), następnie użyj multimetru, aby monitorować napięcie wyjściowe i wyreguluj potencjometr (zwykle zgodnie z ruchem wskazówek zegara, obróć wzmocnienie, przeciwnie do ruchu wskazówek zegara),

Wejście: IN+ wejście dodatnie IN- wejście ujemne

Wyjście: OUT+ wyjście dodatnie OUT- wyjście ujemne

Statyczny pobór mocy wynosi tylko około 6 mA.

Podłączenie: lutowanie, dodatkowo pin można wlutować bezpośrednio za płytką PCB.

Ochrona przed zwarciem: ograniczenie prądu, ochrona termiczna, samoodzyskiwanie

Nieizolowany regulator obniżający napięcie (BUCK)

Ochrona przed zwarciem: ograniczenie prądu, samoczynne odzyskiwanie

Kierunek regulacji potencjometru jest zgodny z ruchem wskazówek zegara (zwiększanie) i przeciwny do ruchu wskazówek zegara (zmniejszanie)

Asynchroniczne prostowanie

Specyfikacje

Napięcie wejściowe (V): od 4 do 40 V prądu stałego

Napięcie wyjściowe (V): od 1,25 do 36 V prądu stałego

Maksymalny prąd (A): 8

Maksymalna moc (W): 200

Wydajność: 94%

Częstotliwość przełączania (KHz): 180

Długość (mm): 63

Szerokość (mm): 46

Wysokość (mm): 25

Waga (g): 45
