Personenverkehrszähler mit Magnetsensor

Der digitale Impulszähler hat ein breites Anwendungsspektrum, unter anderem in der Lebensmittelindustrie zum Zählen von Verpackungszyklen, in der Metallverarbeitung zur Überwachung der Rotationen von CNC-Maschinen, in der Getränkeindustrie für Zählen aufgebrachter Etiketten, in verschiedenen Zugangskontrollsystemen und sogar in Wickel- und Ballenpressen oder zum Zählen von Umdrehungen in verschiedenen industriellen Prozessen.

Dies kann konfiguriert werden, um die Anzahl der Personen zu überwachen, die verschiedene Orte betreten und verlassen. In einem Geschäft kann der Zähler beispielsweise in der Nähe der Eingangstüren montiert werden, um aufzuzeichnen, wie viele Personen ein- oder ausgehen, und so nützliche Daten für die Verkehrsüberwachung und das Personalmanagement bereitzustellen.

Zusätzlich zur Verwendung des Magnetsensors kann der Zähler durch Verbinden der beiden Zähldrähte mit einem freien Kontakt an einem Relais oder mit einem Schaltbegrenzerkontakt hergestellt werden. Der Impuls wird beim Schließen der Kontakte (an der negativen Flanke des Signals) aufgezeichnet. Dieses Gerät weist eine gute Stör- und Rauschfestigkeit auf. Es funktioniert mit einer eigenen Batterie und benötigt keine externe Stromquelle. Es verfügt über einen Reset-Kontakt (Kontakte 3 und 4). Die Zählkontakte heißen 1 und 2 und können bis zu 30 Eingangssignale pro Sekunde verarbeiten. Auf der Vorderseite befinden sich die POWER-Taste (langes Drücken zum Ein-/Ausschalten) und die RESET-Taste.

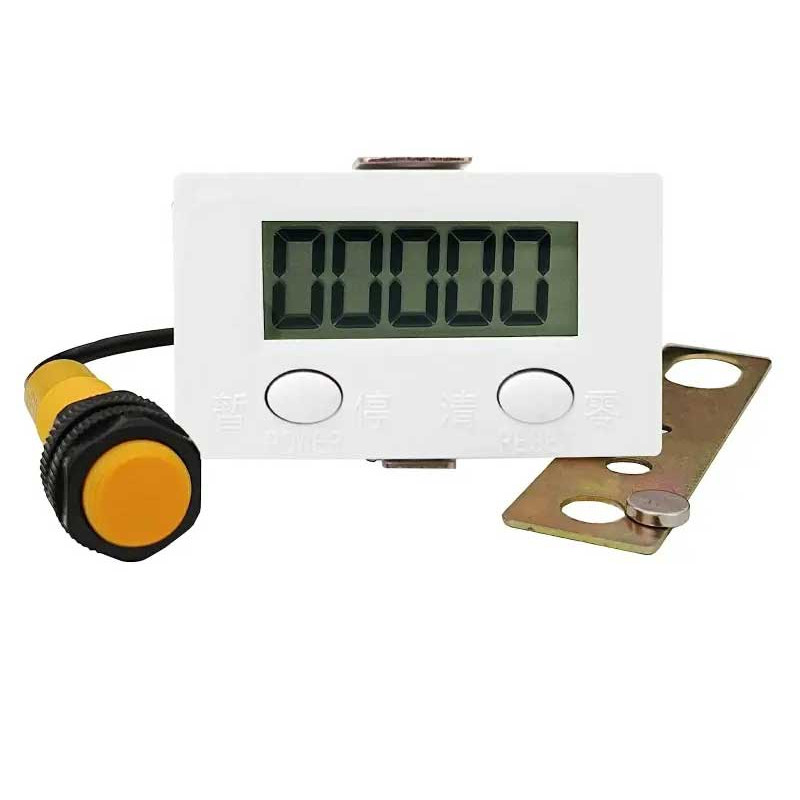

Um den Akku auszutauschen, müssen Sie die beiden Befestigungsschrauben von der Rückseite des Geräts entfernen und die Abdeckung nach außen schieben. Es zählt nur in aufsteigender Reihenfolge und kann nicht so eingestellt werden, dass es in absteigender Reihenfolge zählt. Im Set enthalten sind der Zähler, der Magnetsensor mit zwei Muttern, eine Metallmontageplatte für den Sensor und ein Scheibenmagnet zur Betätigung des Sensors.

Um Impulse aus dem Stromnetz (220-240V AC) zu zählen, wird der Kontakt eines Zwischenrelais verwendet, dessen Spule mit 220V versorgt wird AC.

Beschreibung:
• Stromversorgung: AA-Batterie (nicht im Lieferumfang enthalten)
• Geschätzte Batterie Lebensdauer: 1 – 2 Jahre
• Batterietyp: AA – R6 (unter der Schiebeabdeckung)
• Anzeige: 5 Ziffern, 18 mm Zeichen
• Maximale angezeigte Ziffern: 00000 – 99999
• Betriebstemperatur: 0°C – 60°C
• Material: Weißes Polycarbonat
• Kabellänge: 100 cm
• Schutzart: IP40
• Inklusive Pulszählsensor mit REED-Ballon

Abmessungen:
• Lochgröße für Plattenmontage: 35 x 61 mm
• Einbautiefe: 31 mm
• Profilhöhe von der Platte: 3 mm
• Rahmengröße: 37 x 63 mm
• Magnetsensordurchmesser: 12 mm, M12-Gewinde
• Sensorlänge: 58 mm
• Sensorgewindeabschnittslänge: 40 mm
• Sensorkabellänge: 100 cm
• Magnetgröße: 12 x 3 mm
