Licznik ruchu pasażerskiego z czujnikiem magnetycznym

Cyfrowy licznik impulsów ma szerokie zastosowanie, m.in. w przemyśle spożywczym do zliczania cykli pakowania, w obróbce metali do monitorowania obrotów maszyn CNC, w w przemyśle napojów do liczenia nałożonych etykiet, w różnych systemach kontroli dostępu, a nawet w maszynach do nawijania i prasowania lub do liczenia rotacji w różnych procesach przemysłowych.

Można to skonfigurować tak, aby monitorować liczbę osób wchodzących i wychodzących z różnych lokalizacji. Na przykład w sklepie licznik można zamontować w pobliżu drzwi wejściowych, aby rejestrować liczbę osób wchodzących i wychodzących, dostarczając przydatnych danych do monitorowania ruchu i zarządzania zasobami ludzkimi.

Oprócz wykorzystania czujnika magnetycznego, licznik można wykonać podłączając dwa przewody zliczające do wolnego styku przekaźnika lub ogranicznika przełączającego kontakt. Impuls rejestrowany jest w momencie zwarcia styków (na ujemnym zboczu sygnału). Urządzenie to charakteryzuje się dobrą odpornością na zakłócenia i hałas. Działa na własnym akumulatorze, nie wymaga zewnętrznego źródła zasilania. Posiada styk resetujący (styki 3 i 4). Styki zliczające noszą nazwy 1 i 2 i mogą przyjmować do 30 sygnałów wejściowych na sekundę. Na panelu przednim znajduje się przycisk POWER (długie naciśnięcie włącza/wyłącza) oraz przycisk RESET.

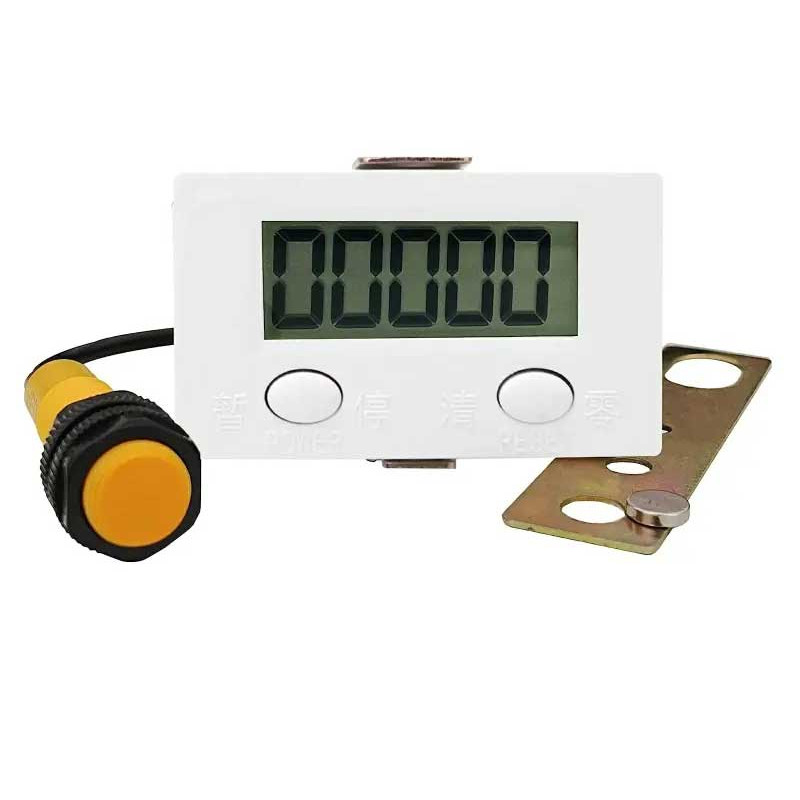

Aby wymienić baterię, należy odkręcić dwie śruby mocujące z tyłu urządzenia i przesunąć pokrywę na zewnątrz. Liczy się tylko w kolejności rosnącej i nie można ustawić, aby liczyła w kolejności malejącej. W zestawie licznik, czujnik magnetyczny z dwiema nakrętkami, metalowa płytka montażowa czujnika oraz magnes typu krążek służący do uruchamiania czujnika.

Do zliczania impulsów z sieci elektrycznej (220-240V AC) wykorzystywany jest styk przekaźnika pośredniego, którego cewka jest zasilana na poziomie 220 V AC.

Opis:
• Zasilanie: bateria AA (nie w zestawie)
• Szacowany czas pracy baterii: 1 – 2 lata
• Typ baterii: AA – R6 (pod przesuwaną pokrywą)
• Wyświetlacz: 5 cyfr, znaki 18 mm
• Maksymalna wyświetlana cyfra: 00000 – 99999
• Temperatura pracy: 0°C – 60°C
• Materiał: Biały poliwęglan
• Długość kabla: 100 cm
• Stopień ochrony: IP40
• Zawiera czujnik zliczania impulsów z balonikiem REED

Wymiary:
• Rozmiar otworu do montażu w panelu: 35 x 61 mm
• Głębokość montażowa: 31 mm
• Wysokość profilu od panelu: 3 mm
• Rozmiar ramki: 37 x 63 mm
• Średnica czujnika magnetycznego: 12 mm, gwint M12
• Długość czujnika: 58 mm
• Długość gwintowanej części czujnika: 40 mm
• Długość kabla czujnika: 100 cm
• Rozmiar magnesu: 12 x 3 mm
